LTC5541IU # TRPBF Высокоэффективная ИС радиочастотного смесителя

Коэффициент усиления: 7,8 дБ (на частоте 1950 МГц).

Коэффициент шума: 9,5 дБ (на частоте 1950 МГц).

Напряжение питания: от 3,1 до 3,5 В.

Ток питания: 192 мА.

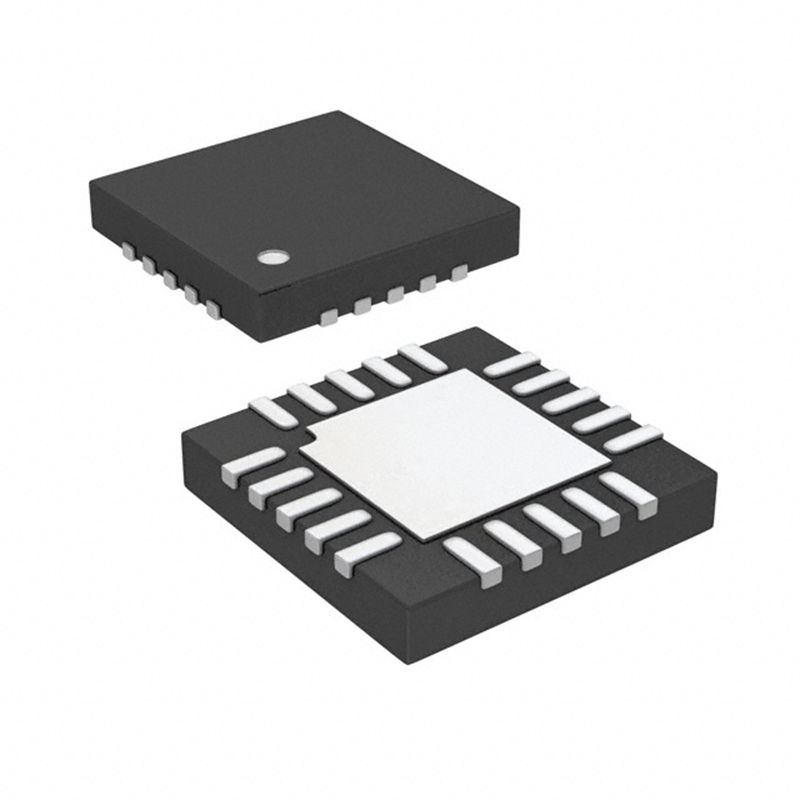

Тип упаковки: 20-QFN (5x5), представляющий собой 20-контактный квадратный плоский безвыводной корпус с размерами 5 мм x 5 мм.

Статус RoHS: Соответствует спецификациям ROHS3

LTC5541IUH # TRPBF очень хорошо подходит для ВЧ-приложений, требующих высокой линейности и низкого коэффициента шума, благодаря высокому динамическому диапазону и высоким характеристикам усиления. Его конструкция направлена на обеспечение превосходных ВЧ-характеристик при сохранении малых размеров решения, что позволяет снизить затраты и отклонения на уровне системы. Кроме того, изделие оснащено встроенным SPDT-переключателем LO, который может принимать два активных сигнала LO, обеспечивая при этом высокую изоляцию, что делает его идеальным для приложений, требующих высокоселективных конструкций приемников.

LTC5541IU # TRPBF - это высокопроизводительная ИС радиочастотного смесителя, выпускаемая компанией Analog Devices Inc. Ее технические и эксплуатационные преимущества включают:

Высокий динамический диапазон: Смеситель LTC5541 охватывает радиочастотный диапазон от 1,3 ГГц до 2,3 ГГц, обеспечивая высокий динамический диапазон и подходящий для систем беспроводной связи, таких как LTE и W-CDMA.

Высокий коэффициент преобразования: На частоте 1950 МГц коэффициент усиления преобразования составляет 7,8 дБ, что позволяет повысить силу и качество сигнала.

Низкий индекс шума: На частоте 1950 МГц индекс шума составляет 9,6 дБ, что позволяет улучшить соотношение сигнал/шум сигнала.

Высокая входная точка перехвата третьего порядка (IIP3): На частоте 1950 МГц IIP3 составляет 26,4 дБм, что говорит о том, что смеситель может обрабатывать мощные сигналы без значительных нелинейных искажений.

Конструкция с низким энергопотреблением: При питании 3,3 В потребляемая мощность составляет 630 мВт, что подходит для приложений с батарейным питанием.

Встроенный переключатель SPDT LO: Встроенный однополюсный двухпозиционный (SPDT) переключатель локального генератора (LO) позволяет быстро переключать два активных LO-сигнала, обеспечивая при этом высокую изоляцию, что делает его подходящим для приложений со скачкообразной перестройкой частоты.

Малогабаритное решение: 20-выводной (5 мм x 5 мм) корпус QFN позволяет экономить место на печатной плате.

Широкий диапазон напряжения питания: Усилитель ПЧ может питаться от напряжения 3,3 В или 5 В, что обеспечивает гибкость конструкции.

Высокая изоляция LO-RF и LO-IF: Обеспечивает высокую изоляцию для уменьшения помех сигнала.

Вывод выключения: Оснащенный выводом выключения, прибор может быть выключен, когда он не нужен, для экономии энергии.

Односторонний вход 50 Ω для ВЧ и LO: упрощает сопряжение с существующими ВЧ-схемами.

Высокий входной P1dB: Возможна комплектация для входного P1dB 13 дБм, что позволяет улучшить линейность сигнала.

Эти преимущества делают LTC5541IU # TRPBF идеальным выбором для высокопроизводительных систем беспроводной связи, особенно в ВЧ-приложениях, где требуется высокая линейность и низкий коэффициент шума.

LTC5541IU # TRPBF - это высокопроизводительная ИС радиочастотного смесителя, выпускаемая компанией Analog Devices Inc. Основные области ее применения включают:

Приемник для беспроводной инфраструктуры: подходит для систем беспроводной связи, таких как LTE, W-CDMA, TD-SCDMA, UMTS, GSM1800 и т. д. Эти системы обычно требуют высокого динамического диапазона и низкого индекса шума, и LTC5541IUH # TRPBF может удовлетворить эти требования, обеспечивая четкий прием и обработку сигнала.

Микроволновая связь «точка-точка»: В системах микроволновой связи «точка-точка» LTC5541IU # TRPBF может служить ключевым компонентом, обеспечивая высокое усиление и малошумное смешивание сигналов для обеспечения стабильности и надежности передачи сигнала.

Применение смесителя с высоким динамическим диапазоном преобразования вниз: LTC5541IU # TRPBF разработан для обеспечения смешивания сигналов с высоким динамическим диапазоном, что подходит для сценариев применения, требующих высокой линейности и широкого динамического диапазона.

Тестирование и измерительное оборудование: В области радиочастотных испытаний и измерений LTC5541IU # TRPBF может использоваться в составе испытательного оборудования для обеспечения точного смешивания и обработки сигналов.

Конструкция и технология производства этой смесительной ИС делают ее идеальным выбором для вышеупомянутых областей применения, обеспечивая высокий коэффициент преобразования, высокую точку перехвата третьего порядка (IIP3) и низкий коэффициент шума при сохранении малых размеров и низкого энергопотребления. Эти характеристики делают LTC5541IU # TRPBF значительно более выгодным для использования в высокопроизводительных системах беспроводной связи.

LTC5541IU # TRPBF - это высокопроизводительная ИС ВЧ смесителя, производимая компанией Analog Devices Inc. Послепродажное обслуживание и техническая поддержка включают в себя:

Техническая поддержка: Профессиональные услуги технической поддержки могут быть предоставлены через Интернет, по телефону, электронной почте и другими способами.

Документация по продукции: ADI предоставляет подробное руководство по эксплуатации и информацию о продукте LTC5541. Пользователи могут посетить официальный сайт ADI, чтобы загрузить руководство и ознакомиться с подробными техническими характеристиками и информацией о применении продукта.

База знаний: База знаний ADI содержит большое количество технических статей и решений, и пользователи могут искать соответствующие технические проблемы и решения.

Служба поддержки клиентов: Дополнительную помощь и поддержку можно получить через Интернет, по телефону, электронной почте и другими способами.

Покупка продукта и дистрибьюторы: Пользователи могут приобрести продукцию LTC5541IUH # TRPBF через авторизованных дистрибьюторов ADI и получить соответствующее послепродажное обслуживание.

Обратите внимание, что содержание и политика послепродажного обслуживания могут со временем измениться. Мы рекомендуем пользователям напрямую обращаться в центр обслуживания клиентов ADI или посетить официальный веб-сайт ADI для получения последней информации, если им необходимо обслуживание.
