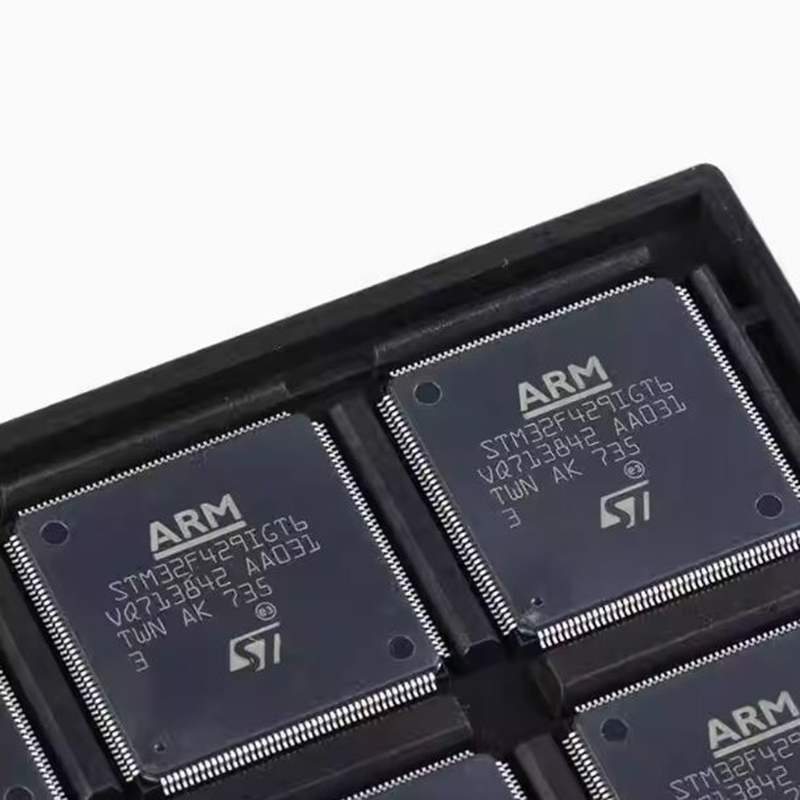

STM32F429IGT6 LQFP-176 ARM микроконтроллер, IC чипы, интегрированные микросхемы
STM32F429IGT6 - микроконтроллер компании STMicroelectronics, основанный на высокопроизводительном 32-битном RISC-ядре Arm®Cortex®-M4. Имеет FPU, адаптивный ускоритель реального времени (ART Accelerator), позволяющий выполнять из Flash-памяти в состоянии ожидания 0, частота до 180 МГц.
MCU является ядром проектов по разработке электронных продуктов. Различные микроконтроллеры имеют уникальные характеристики, включая размер корпуса, объем ОЗУ и ПЗУ, набор инструкций, архитектуру, регистры и т.д. Поэтому, в зависимости от требований различных приложений, параметры, которые необходимо учитывать при выборе микроконтроллера, также отличаются.
Например, тип периферийного интерфейса: USB, I2C, SPI, UART и другие периферийные устройства обычно используются в системе. Если приложение требует USB или Ethernet, необходимо сделать особое замечание. Эти интерфейсы оказывают большое влияние на объем программного пространства, который должен поддерживать микроконтроллер.
Помимо коммуникационных интерфейсов, существуют цифровые входы и выходы, аналого-цифровые входы, ШИМ и т. д. Эти интерфейсы определяют количество выводов, которые необходимо предусмотреть в микроконтроллере.
Параметры продукта
| Производство: | STMicroelectronics |
| Категория: | Интегральные микросхемы |
| Описание: | IC MCU 32BIT 1MB FLASH 176LQFP |
| Упаковка: | 176-LQFP |
Процесс производства продукта
STM32F429IGT6 оснащен стандартными и расширенными интерфейсами связи.
▪ До трех I2C
▪ Шесть SPI, два полнодуплексных I2S. Для достижения точности аудиокласса периферийные устройства I2S могут синхронизироваться через специальный внутренний аудио PLL или через внешний генератор для синхронизации.
▪ Четыре USART плюс четыре UART
▪ Один полноскоростной USB OTG и один высокоскоростной USB OTG с возможностью работы на полной скорости (с ULPI)
▪ Два CAN
▪ Один последовательный аудиоинтерфейс SAI
▪ Интерфейс SDIO/MMC
▪ Ethernet и интерфейс камеры
▪ Контроллер LCD-TFT дисплея
▪ Chrom-ART Accelerator™
При выборе MCU для вашего проекта важно учитывать архитектурные требования. STM32F429IGT6 основан на процессоре Arm® Cortex®-M4 с FPU, который представляет собой последнее поколение процессоров Arm для встраиваемых систем. Это 32-битный RISC-процессор, отличающийся исключительной эффективностью кода и обеспечивающий высокую производительность, ожидаемую от ядра Arm, при объеме памяти, обычно ассоциируемом с 8- и 16-битными устройствами.
Ускоритель ART (Adaptive real-time) позволяет сбалансировать преимущество производительности Arm® Cortex®-M4 с FPU над технологиями флэш-памяти, которые обычно требуют от процессора ожидания флэш-памяти на более высоких частотах. Процессор также оснащен контроллером LCD-TFT, что делает его хорошо подходящим для встраиваемых графических пользовательских интерфейсов (GUI).
Области применения продукта
STM32F429IGT6 идеально подходит для приложений, требующих высокой скорости обработки данных и надежной связи. Он хорошо подходит для медицинских, промышленных и потребительских приложений.
▪ Моторный привод и управление приложениями
▪ Медицинское оборудование
▪ Промышленные приложения: ПЛК, инверторы, автоматические выключатели
▪ Принтеры и сканеры
▪ Системы сигнализации, видеодомофоны и HVAC
▪ Бытовая аудиотехника
В медицинских приложениях он может использоваться для управления медицинскими устройствами, такими как сканеры МРТ, рентгеновские аппараты и системы мониторинга состояния пациентов. В промышленных приложениях он используется для управления промышленным оборудованием, таким как роботы и автоматизированные процессы. В потребительских приложениях STM32F429IGT6 может использоваться в устройствах «умного дома», носимых устройствах и другой бытовой электронике.
Послепродажное обслуживание
Процедура проверки систем интегральных микросхем Qur включает
▪ Проверка этикетки в соответствии с техническим паспортом. Убедитесь, что логотип, PN, D/C, LOT No, MSL, RoHS и т. д. на этикетке указаны правильно.
▪ Проверка состояния упаковки и убедитесь, что все продукты хорошо запечатаны антистатиком.
▪ Обширные виды, такие как печать и проверка штифтов под микроскопом для определения качества.
▪ Проведение дополнительных испытаний, таких как электрические испытания или другие технические испытания для получения дополнительной гарантии через наши собственные сертифицированные испытательные лаборатории.
▪ Цифровые фотографии всех выходящих деталей интегральных схем.
Каждый шаг очень строг и направлен на то, чтобы гарантировать, что все продукты поставляются в соответствии с ожидаемыми стандартами качества и совершенства.

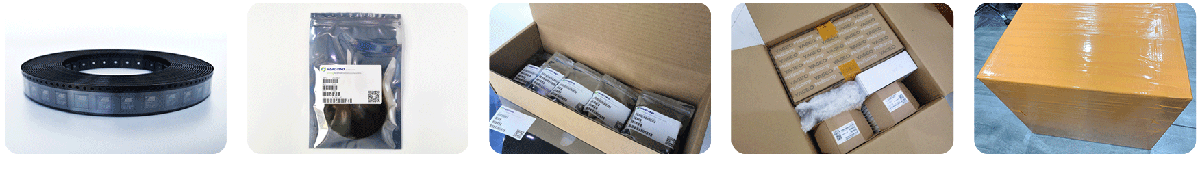

Упаковка
