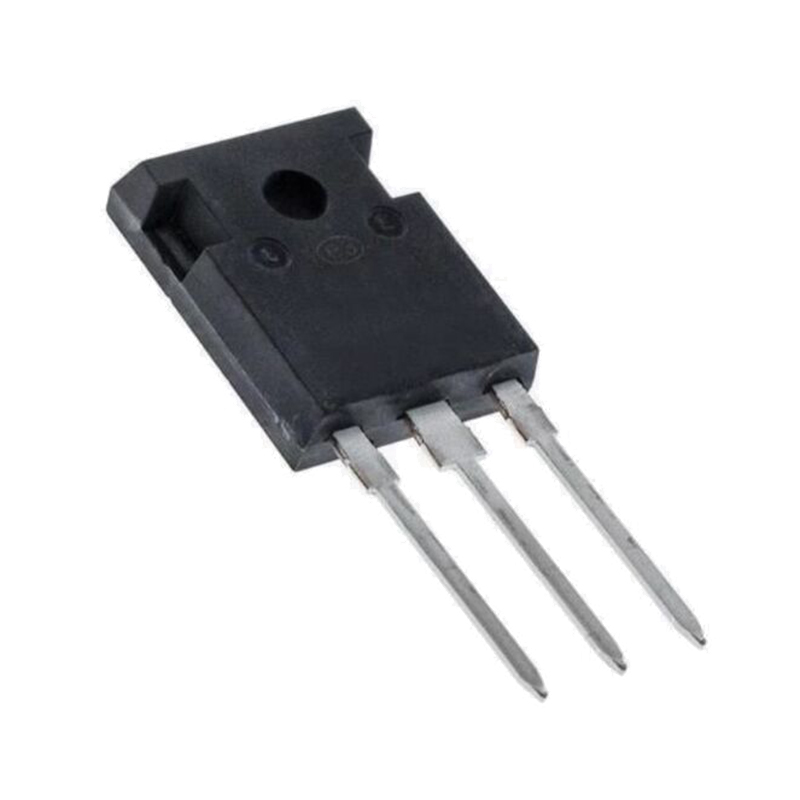

Максимальные номинальные значения IKW30N60T включают:
Напряжение коллектор-эмиттер (VCE) - 600 В.
Постоянный коллекторный ток (IC) - 45А при 25 °С и 39А при 100 °С.
Импульсный коллекторный ток (ICpulses) составляет 90A.
Напряжение затвор-эмиттер (VGE) составляет ±20В.
Время устойчивости к короткому замыканию составляет 5 микросекунд.
Рассеиваемая мощность (Ptot) составляет 187 Вт при 25 °С.
Электрические характеристики включают:
Напряжение пробоя коллектор-эмиттер (V (BR) C) составляет 600 В.
Напряжение насыщения коллектор-эмиттер (VCE (sat)) составляет 1,5 В при 25 °С и 1,9 В при 175 °С.
Прямое напряжение (VF) диода составляет 1,65 В при 25 °С и 1,6 В при 175 °С.
Пороговое напряжение затвор-эмиттер (VGE (th)) находится в диапазоне от 4,1 до 5,7 В.
Коллекторный ток при нулевом напряжении затвора (ICE (S)) составляет 40 мкА при 25 °С и 2000 мкА при 175 °С.
Характеристики переключателя включают в себя:
Время задержки проводимости (td (on)) составляет 23 нс.
Время нарастания (tr) составляет 21 нс.
Время задержки выключения (td (off)) составляет 254 нс.
Время спада (tf) составляет 46 нс.
Энергия проводимости (Eon) составляет 0,69 мДж.
Энергия выключения (Eoff) составляет 0,77 мДж.
Полная энергия переключателя (Ets) составляет 1,46 мДж.
